راهنمای جامع تأمین انشعاب برق از شبکه شهری؛ فرآیند استاندارد، ایمن و پایدار دریافت انرژی

تأمین انشعاب برق از شبکه شهری؛ فرآیند استاندارد، ایمن و پایدار دریافت انرژی

انشعاب برق شهری حلقه اتصال مصرف‌کننده به شبکه توزیع است؛ کیفیت طراحی و اجرای آن روی ایمنی، پایداری تغذیه، هزینه قبض، و طول عمر تجهیزات داخلی ساختمان اثر مستقیم دارد. انتخاب نادرست نوع انشعاب (مثلاً تک‌فاز به‌جای سه‌فاز یا کابل نامناسب) می‌تواند به قطع‌های مکرر، داغی کابل، تلفات بالا و هزینه‌های اصلاح منجر شود. این راهنما با زبان ساده، از صفر تا صد مسیر را پوشش می‌دهد.

واژگان کلیدی در تامین انشعاب شهری

تک‌فاز / سه‌فاز

نوع تغذیه؛ سه‌فاز برای بارهای موتوری/دیماند بالاتر مناسب‌تر است.

انشعاب موقت

برای پروژه‌های ساختمانی و رویدادها تا زمان بهره‌برداری دائم.

دیماند

ظرفیت قراردادی مشترک سه‌فازهای پرمصرف.

تابلو انشعاب

محل ورود شبکه، کنتور، حفاظت اصلی و خروجی به داخل ملک.

ارتینگ و RCD (RCCB/RCBO)

تجهیزات حیاتی حفاظت جانی و نشت جریان.

کابل خودنگهدار ABC

مجموعه هادی‌های عایق‌دار هوایی که بدون سیم نگهدار جداگانه نصب می‌شود.

انواع انشعاب و کاربردها

تک‌فاز خانگی (۳–۵ کیلووات)

رایج‌ترین انتخاب واحدهای مسکونی و مغازه‌های کوچک.

سه‌فاز کوچک (۱۵–۲۵ کیلووات)

برای کارگاه‌ها، آسانسور، پمپ، کولرهای صنعتی سبک.

سه‌فاز دیماندی (>۲۵ کیلووات)

رستوران بزرگ، سالن تولید، مراکز با بار پیوسته.

موقت کارگاهی

سریع‌النصب، برای دوره ساخت‌وساز یا رویداد.

فرآیند اخذ انشعاب

ثبت درخواست

ثبت درخواست در شرکت توزیع منطقه‌ای (آنلاین/حضوری) با مدارک هویتی، مالکیت و نقشه تک‌خطی ساده.

بازدید و برآورد محل

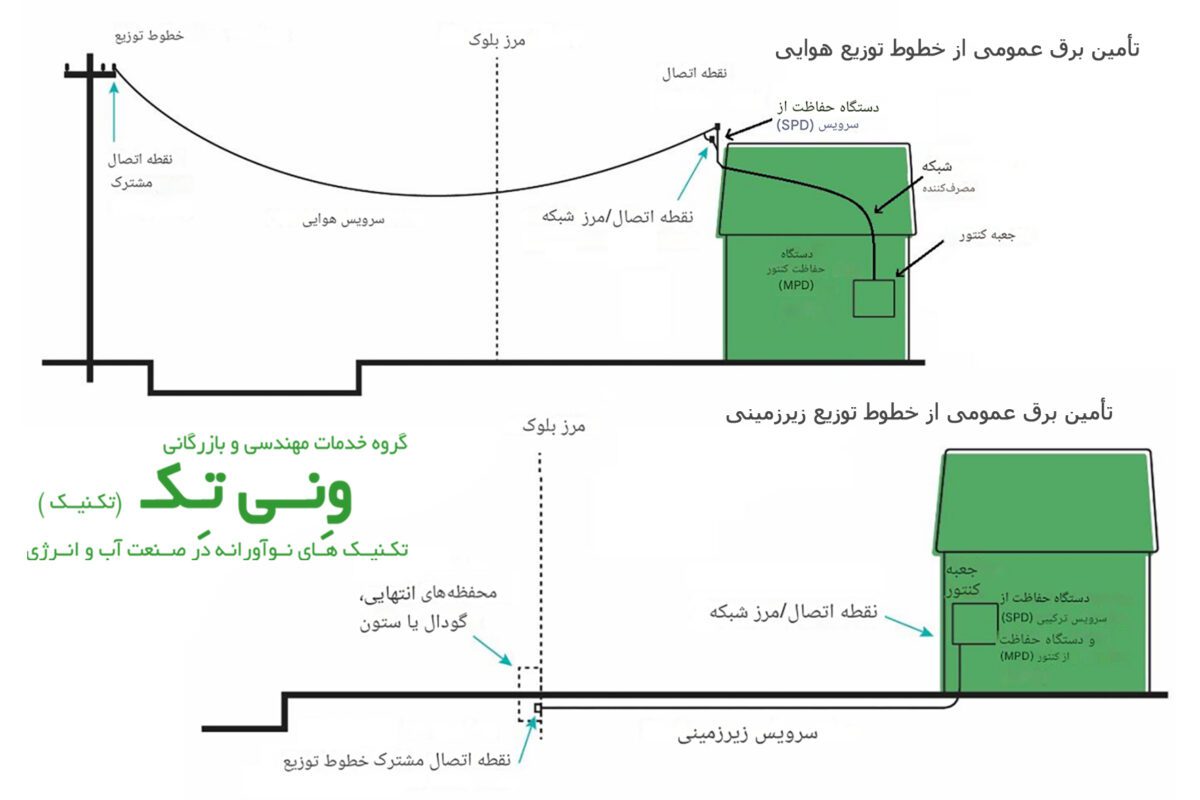

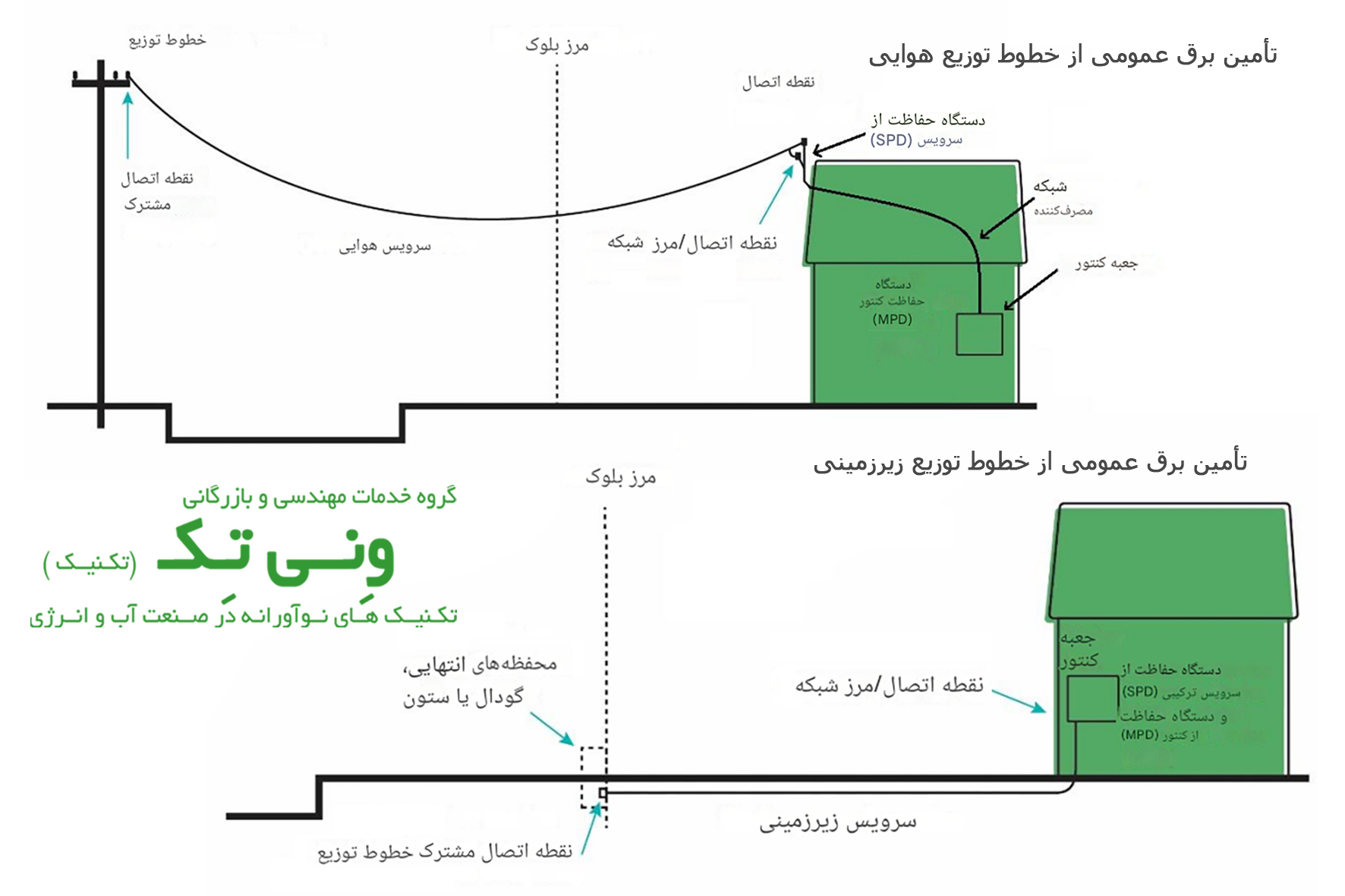

بازدید و برآورد محل؛ تعیین نوع انشعاب، مسیر کابل‌کشی (هوایی/زمینی)، ظرفیت و الزامات ایمنی.

پرداخت هزینه‌ها

پرداخت هزینه‌ها (انشعاب/تأمین زیرساخت/آزادسازی مسیر).

اجرای زیرساخت

اجرای زیر ساخت توسط توزیع نصب پایه/جعبه بیرونی، انشعاب‌گیری، کابل‌کشی تا کنتور.

نصب تابلو انشعاب و تجهیزات داخلی

نصب تابلو انشعاب و تجهیزات داخلی توسط پیمانکار مجاز؛ تست ارت و RCD.

تحویل

تحویل، پلمپ کنتور و بهره‌برداری.

اجزای اصلی و گزینه‌های متداول انشعاب برق

کنتور

• الکترومکانیکی: بسیار بادوام، ساده، بدون قرائت از راه دور.
• دیجیتال: دقت بالاتر، چند تعرفه، نمایشگر.
• هوشمند (AMI/AMR): قرائت و حتی قطع/وصل از راه دور، گزارش‌گیری و مدیریت بار.

تابلو/جعبه انشعاب

• محفظه فلزی یا کامپوزیتی با IP مناسب فضای نصب، محل استقرار کنتور، فیوز/کلید اصلی، ترمینال‌ها، نوار/شینه ارت.
• در فضاهای بیرونی از تابلو پیش‌ساخته ضدUV و IP بالاتر استفاده شود.

حفاظت‌ها

• MCB (کلید مینیاتوری): حفاظت اضافه‌جریان شاخه‌ها.
• MCCB: جریان‌های بالاتر؛ مناسب ورودی‌های سه‌فاز پرظرفیت.
• فیوز NH + سوئیچ‌دیسکانکتور: قطع بار و حفاظت اتصال‌کوتاه ورودی؛ گزینه‌ای مطمئن در تابلو انشعاب.
• RCCB/RCBO: حفاظت جانی در برابر نشتی؛ وجود آن در خروجی‌های داخلی حیاتی است.

هادی/کابل انشعاب

• کابل خودنگهدار (هوایی): اجرای سریع‌تر، مناسب بافت‌های کم‌حفاری؛ نگهداری آسان.
• کابل زمینی مسی: افت ولتاژ و تلفات کمتر، ایمنی و دوام بالا؛ هزینه اجرای بیشتر.
• کابل زمینی آلومینیومی: اقتصادی‌تر از مس، ولی برای همان جریان به مقطع بزرگ‌تری نیاز دارد.

بازدهی، طول عمر، کیفیت و کارایی

• بازدهی شبکه/انشعاب بیشتر از همه تحت تأثیر نوع و طول کابل، سطح مقطع، کیفیت اتصالات و بالانس فازهاست.
• طول عمر تجهیزات تابعی از کیفیت ساخت، دمای کار و حفاظت مناسب است؛ فیوز/کلید صحیح از «پیری حرارتی» کابل جلوگیری می‌کند.
• کارایی بهره‌برداری با کنتور دیجیتال/هوشمند و امکان پایش و مدیریت مصرف به شکل محسوسی بهتر می‌شود.

مقایسه انواع انشعاب برق شهری

مقایسه انواع کنتور برق

مقایسه انواع کابل/هادی در انشعاب

چک‌لیست اجرای حرفه‌ای انشعاب

• انتخاب ظرفیت صحیح با محاسبه بار (ضریب همزمانی، راه‌اندازی موتورها، رشد آتی).
• مسیر مناسب (هوایی/زمینی) با رعایت فاصله ایمن از سایر تأسیسات.
• سطح مقطع کابل با توجه به جریان، افت ولتاژ مجاز و دمای محیط.
• استفاده از کابلشو/سرکابل استاندارد، گشتاور سفت‌کردن صحیح و جعبه ترمینال تمیز.
• ارتینگ مؤثر و نصب RCD در مدارهای داخلی.
• تست‌ها: تداوم ارت، مقاومت عایقی، صحت فازبندی، عملکرد RCD و درست‌خوانی کنتور.
• تحویل مستندات: نقشه تک‌خطی نهایی، نتایج تست‌ها و شناسنامه تجهیزات.

انتخاب بهترین گزینه بر اساس سناریو

• واحد مسکونی تک‌واحدی با بار معمولی: انشعاب تک‌فاز، کنتور دیجیتال یا هوشمند، کابل زمینی مسی اگر حفاری ممکن است؛ در غیر این‌صورت ABC.
• ساختمان چندطبقه با آسانسور و پمپ: سه‌فاز کوچک، تابلو ورودی با MCCB یا NH، ترجیحاً کابل زمینی مسی؛ الزامی بودن RCD در طبقات.
• کارگاه/رستوران پرمصرف: سه‌فاز دیماندی با امکان افزایش ظرفیت؛ کنتور هوشمند برای مانیتورینگ؛ مسیر زمینی آلومینیوم برای بهینه‌سازی هزینه طول‌های زیاد.
• پروژه ساختمانی موقت: انشعاب موقت با تابلو سیار، RCD و حفاظت مناسب در محیط‌های خیس/غبارآلود.

جمع‌بندی

ایمنی و کیفیت را با انتخاب درست ظرفیت، کابل، حفاظت و کنتور تضمین کنید.

اگر هزینه اولیه مهم است ولی طول مسیر بالاست، زمینی آلومینیومی گزینه اقتصادی‌تری از مس است؛ اگر حداکثر بازدهی و کمترین افت می‌خواهید و حفاری ممکن است، زمینی مسی برتر است.

برای کنترل هزینه قبض و پایش مصرف، کنتورهای دیجیتال/هوشمند ارزش افزوده واقعی ایجاد می‌کنند.

در نهایت، اجرای کار توسط پیمانکار مجاز و انجام تست‌های تحویل از هر انتخابی مهم‌تر است.
